神舟战神K610 i7D2 内部主要配件示意图

王智宇 2015年06月11日 电脑疑难 5852次阅读　查看评论

神舟 战神系列的笔记本，由蓝天CLEVO代工，品质保障啊，以下是战神 K610 I7D2 内部示意图。

原厂配置：

U：i7 4710MQ

内存：4G

显卡：750M

硬盘：1T 5400转

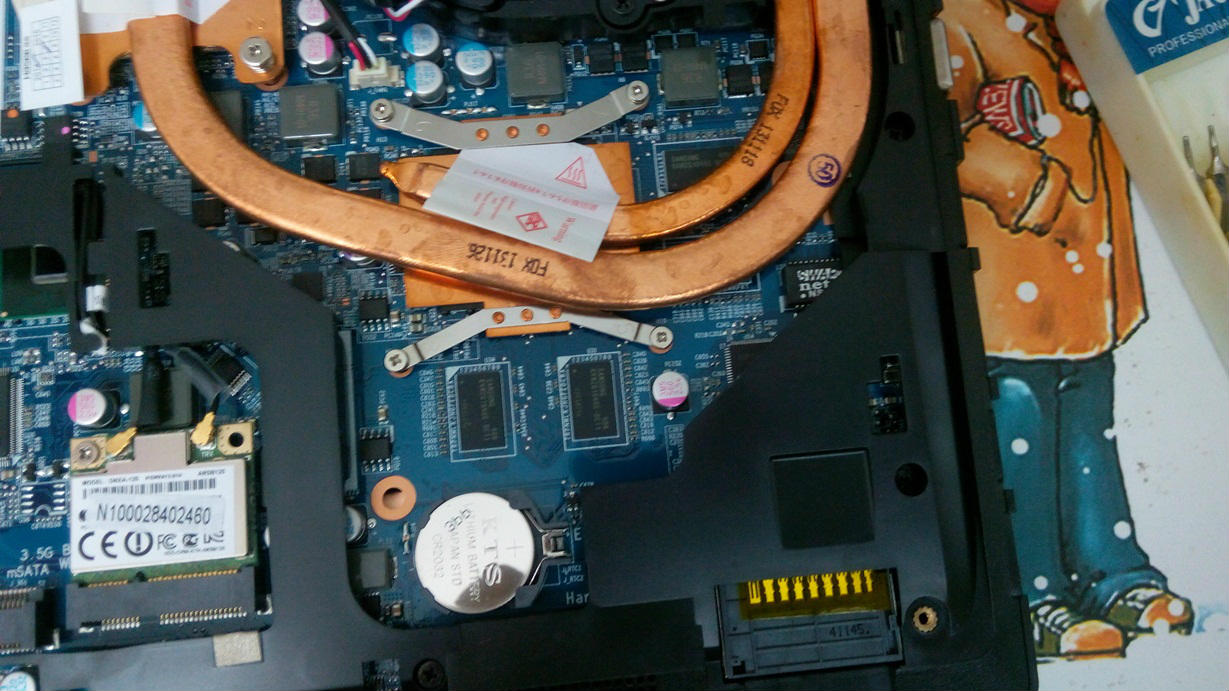

图一：整体视图

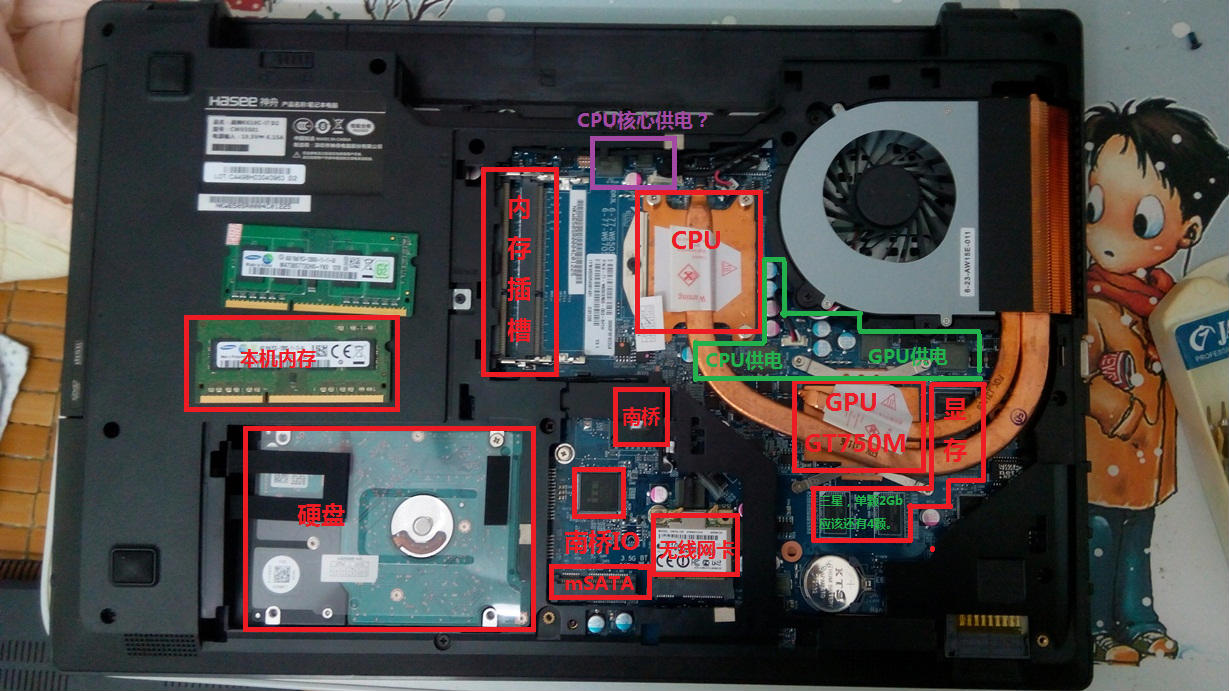

图二：整体视图解析

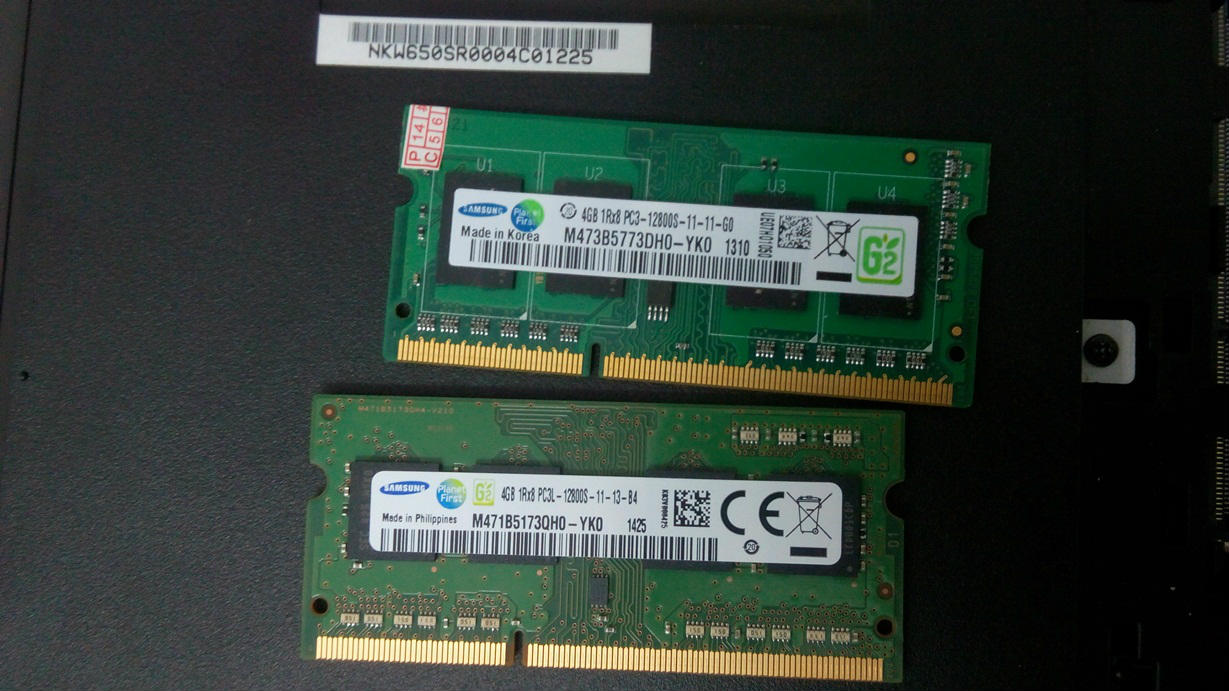

图三：内存，上面这条在TB买的，单面4G，下面这条本原装的，双面4G,由于内存条二面都有贴纸，看不到颗粒详情。

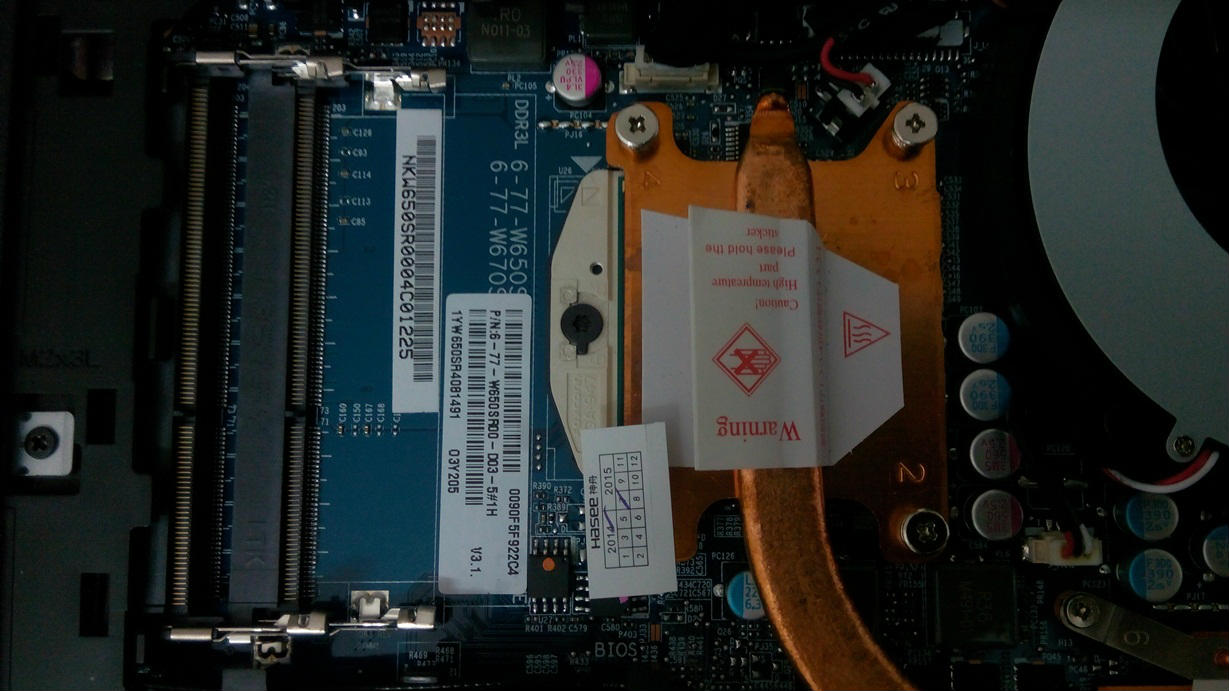

图四：CPU

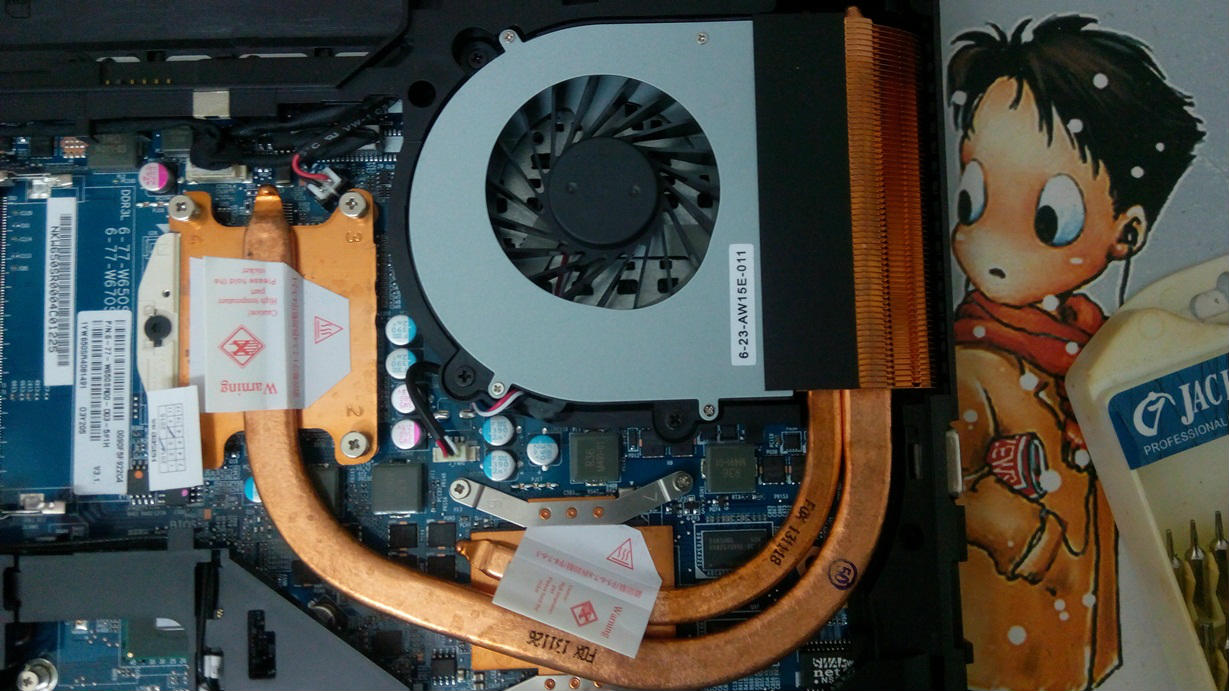

图五：CPU+GPU 散热系统

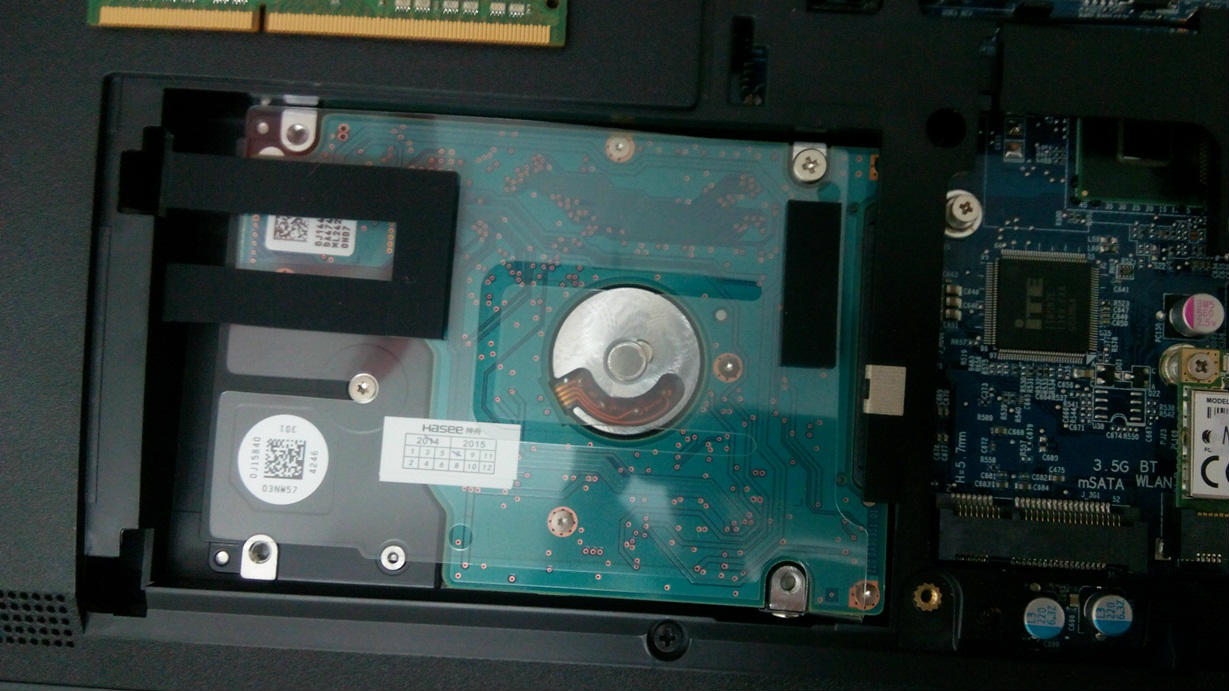

图六：HDD

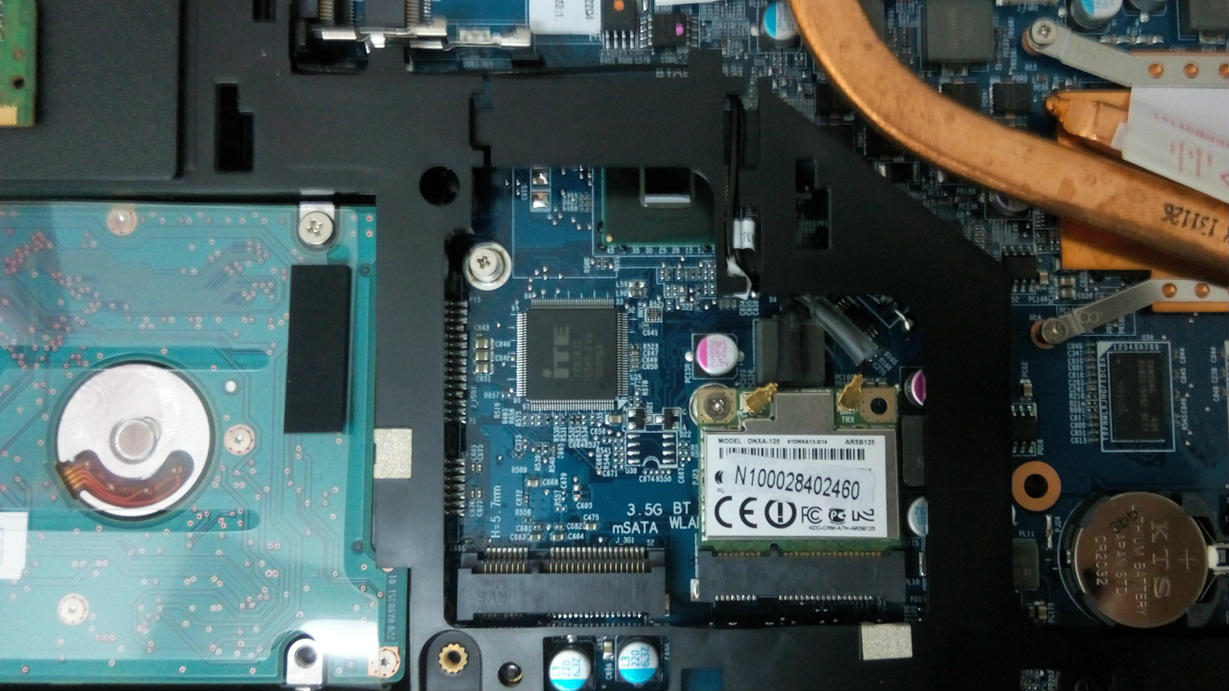

图七：南桥及无线网卡

图八：GPU

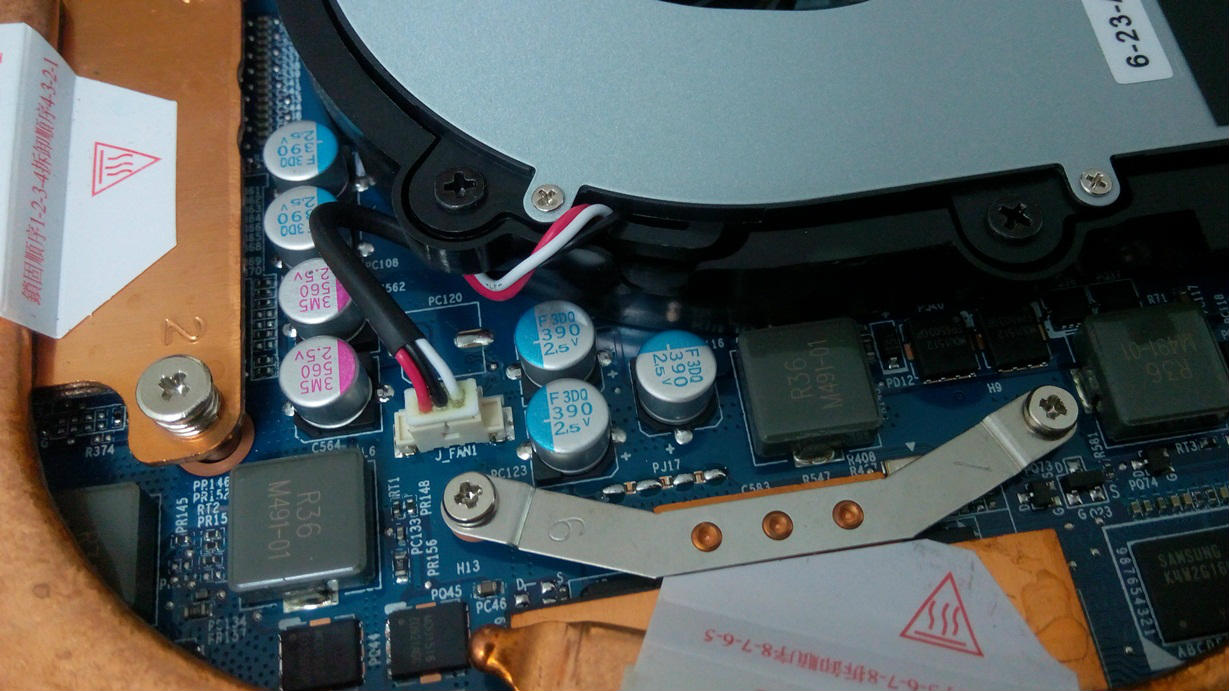

图九：CPU+GPU供电，这里一共四颗0.36微亨的电感，一字排开，间距又不大,不过左边颗电感每颗有4个MOS管，而右边二个电感有2大1小三个MOS管，再加上左边有二颗蓝色电容（富士通）+二颗水红色电容（斐成），所以个人认为左边二颗MOS管应该和这二组电容组成的是CPU二相供电。

    右边的三颗蓝色电容（富士通）和二颗MOS管就不好分了，有以下几种可能：一是有可能是这二个电感并联在一起，和三颗电容共同组成GPU单相供电，不过这样就没有显存供电了，所以感觉有点不合理；二是，三颗电容和靠在一起的电感组成单机GPU供电，另一颗电感是给显存供电的，但是给显存供电只有电感，没有电容也不行；三是，二颗电容和一颗电感组成GPU供电，一颗电容和一颗电感组成显存供电，这样最合理。不过这些都是个人猜测，因为看不到主板另外一面的情况。

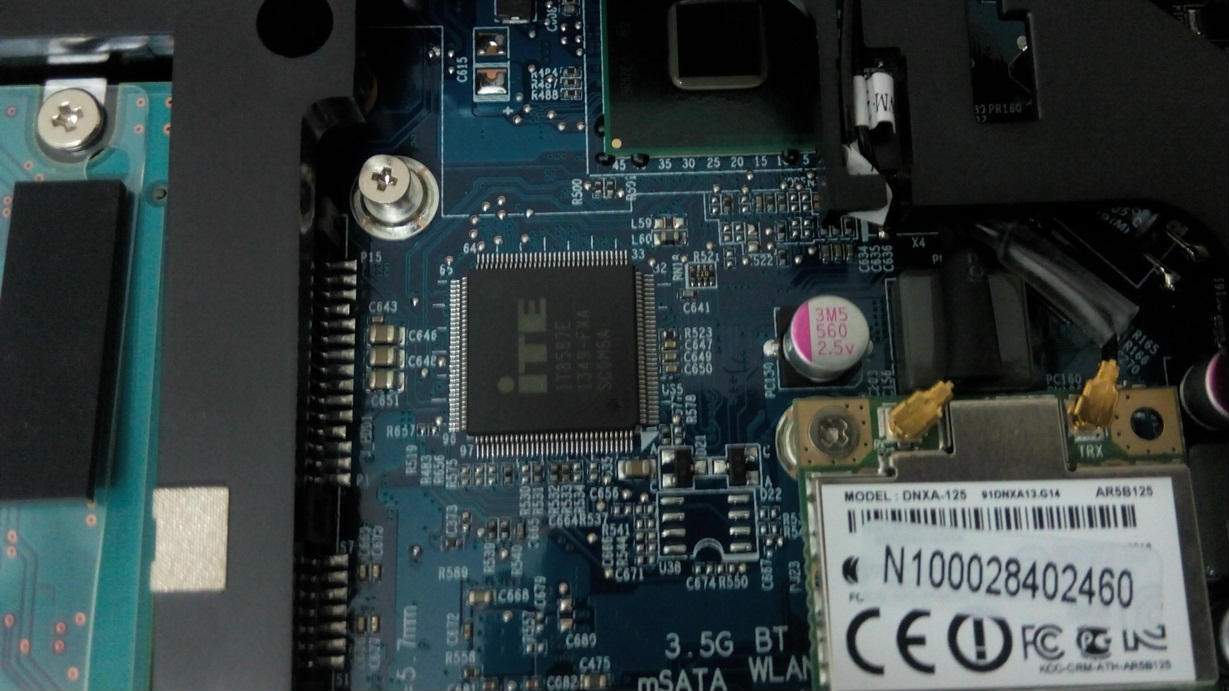

图十：南桥IO控制

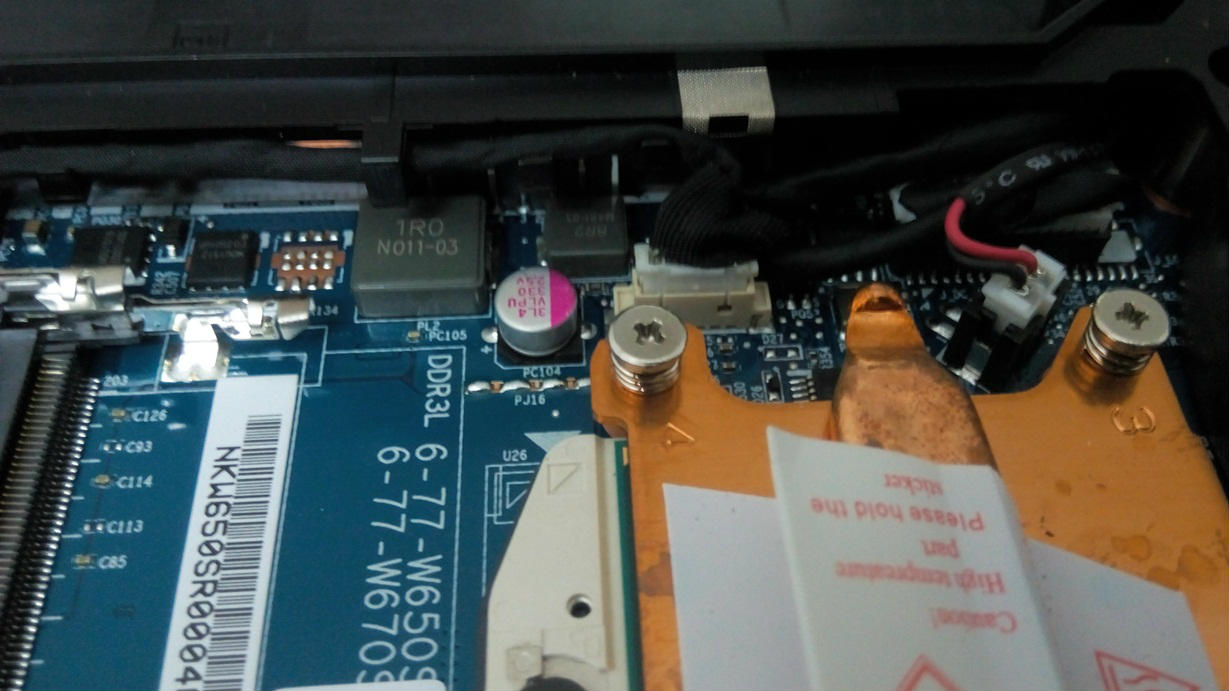

图十一：CPU核心供电？

这里有二个电感，一个1.0微亨（大个的），一个8.2微亨（小个的），个人认为1.0微亨应该是U的核心供电的电感，这个8.2微亨的不知道是干嘛的。

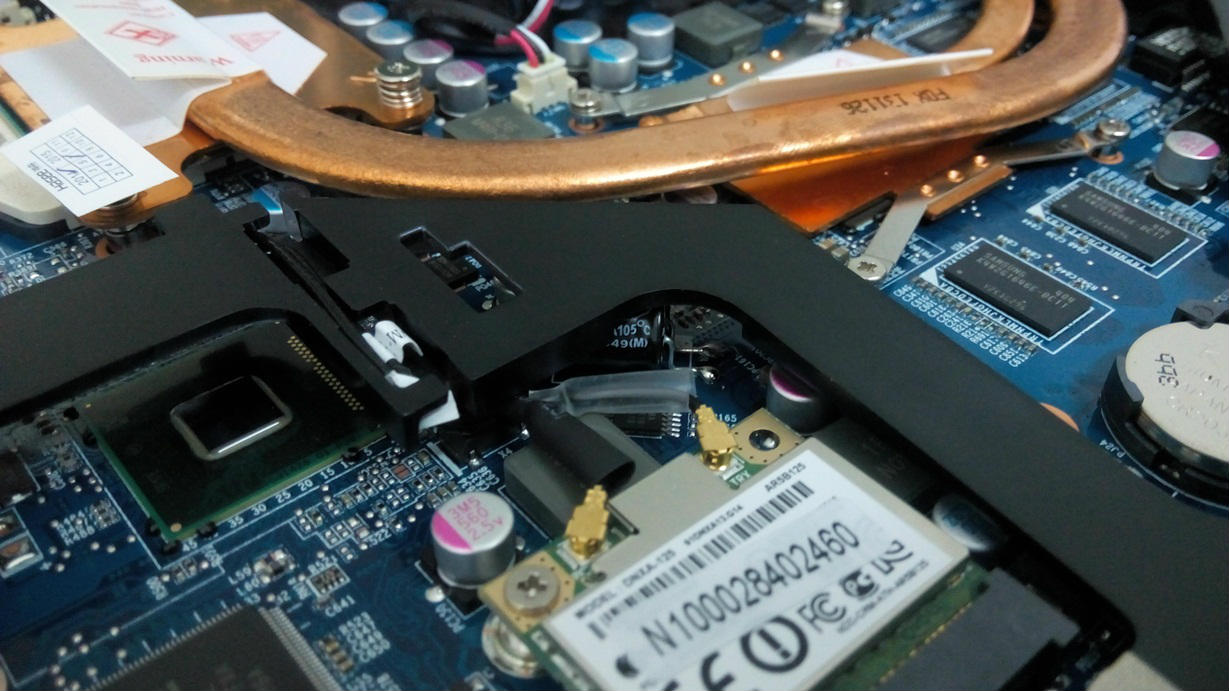

图十二：南桥，裸奔的...

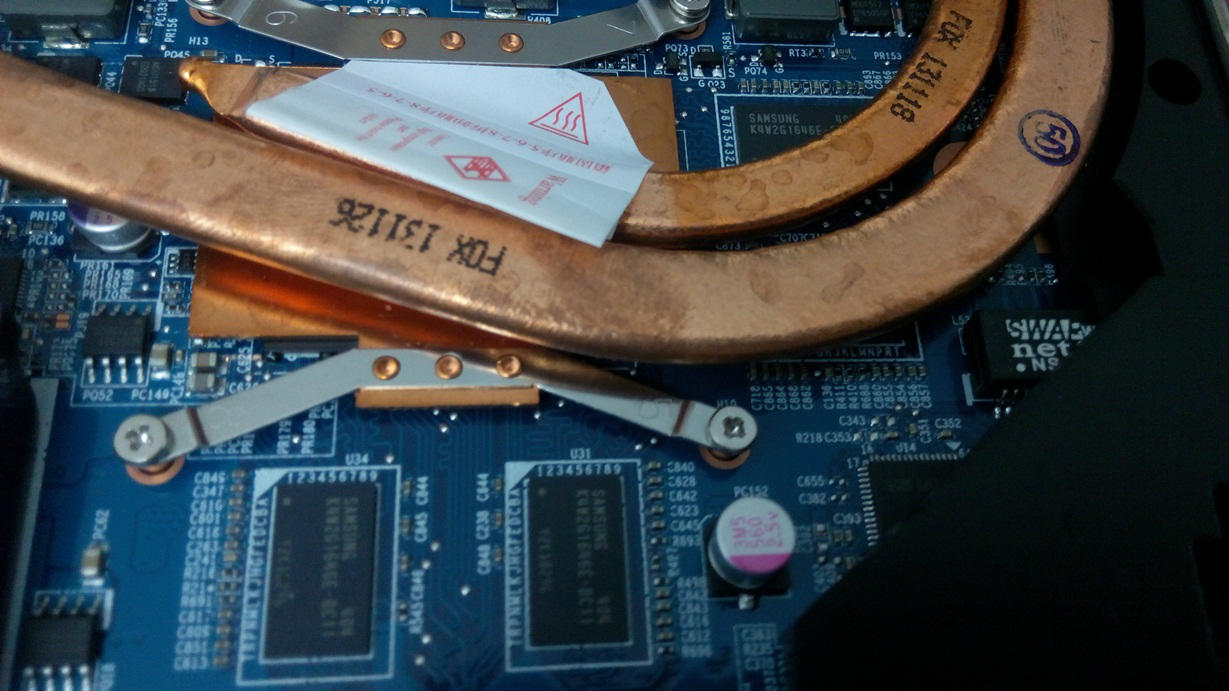

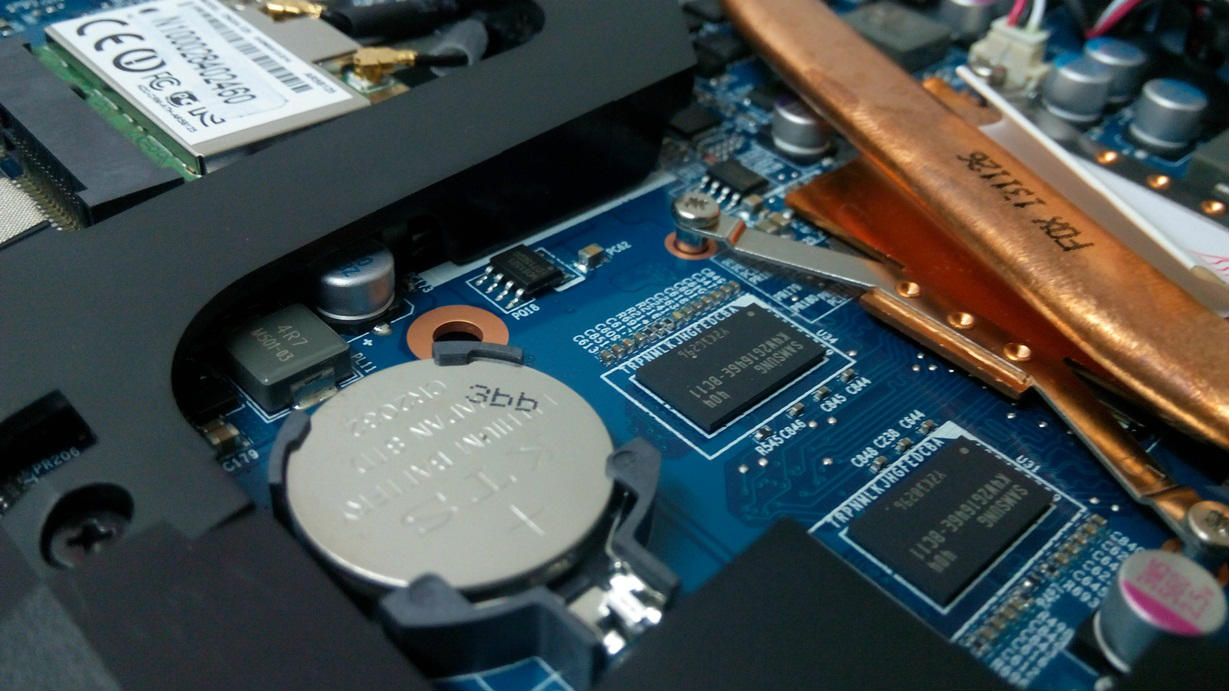

图十三：显存颗粒，三星出品，单颗2Gb，由于这本说的是显存是2G，所以应该有8颗才对，主板这面只有4颗，估计另外一面还有4颗。
